Cuchilla de doble apertura lateral central (TTT-7)

Especificaciones Generales
Normas internacionales: IEC-62271-102, IEC-60694
Normas Nacionales: NMX-J-564/102-ANCE
Especificaciones: CFE V4200-12

Descripción General

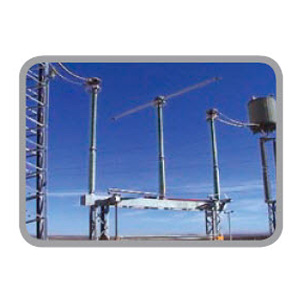

Las cuchillas TTT-7 son del tipo de doble apertura lateral central, tres columnas de aisladores. Con aislador giratorio al centro de cada polo, de operación en grupo sin carga, con o sin puesta a tierra, mecanismo de accionamiento motorizado en la cuchilla principal.
Tipo de montaje horizontal.
Tensión nominal de diseño desde 245 hasta 420kV.
Corriente nominal desde 1250 hasta 3150 A.
Nivel básico de aislamiento al impulso por rayo (NBAI) desde 1050 hasta 1550kV.

Código R3        Descripción                                           Piezas por empaque
362402                Cuchilla TTT-7 1550 3150 A                              1
318726                 Cuchilla TTT-7 1050-2000-NO                        1
311711                   Cuchilla TTT-7 1050-1250/1600/2000          1
311712                   Cuchilla TTT-7 1300-1200                                1
318727                  Cuchilla TTT-7 1425-2000                                1
318728                  Cuchilla TTT-7 1550-2000                                1
318725                  Cuchilla TTT-7 AG 400kV                                 1
318723                  Cuchilla TTT-7 AG-7 230kV                              1
383757                  Cuchilla TTT-7 AG-9 15.5kV                              1
