Especificaciones Generales
Normas internacionales: IEC-62271-102
IEC-60694
Normas Nacionales: NMX-J-564/102-ANCE
Especificaciones: CFE V4200-25
Descripción General

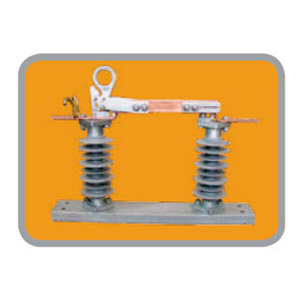

Las Cuchillas monopolares desconectadoras en aire servicio intemperie de apertura sin carga son de operación manual, estas consisten de 2 aisladores de porcelana o sintético tipo columna por polo con la apertura en un extremo de la cuchilla y para ser instaladas en un montaje vertical u horizontal invertido en niveles de contaminación normal, media, alta y extra alta.
Su nuevo diseño es de alta calidad el cual provee excelentes ventajas eléctricas, mecánicas, de montaje, que la hacen diferente a las tradicionales.
Aplicadas para el sistema de redes de distribución para seccionar circuitos
Tensión nominal de diseño de 15 hasta 38 kV
Frecuencia de 50 / 60 Hz,
Corriente nominal de 630 hasta 2000 A
Nivel básico de aislamiento al impulso por rayo (NBAI) desde 125 hasta 200 kV
RP= Aislamiento de Porcelana, RPS= Aislamiento Polimérico.
Código R3 Descripción Piezas por empaque
RP RPS
210828 Cuchilla unipolar 12125 1
210829 Cuchilla unipolar 12150 1
Cuchilla unipolar 12170 1
210830 Cuchilla unipolar 12200 1
Cuchilla unipolar 12250 1
210831 Cuchilla unipolar 20125 1
210832 Cuchilla unipolar 20150 1
Cuchilla unipolar 20170 1
210833 Cuchilla unipolar 20200 1
Cuchilla unipolar 20250 1
209523 211491 Cuchilla unipolar 63125 1
209524 211492 Cuchilla unipolar 63150 1
Cuchilla unipolar 63170 1
209525 211493 Cuchilla unipolar 63200 1
Cuchilla unipolar 63250 1
