Un sistema de pararrayos protege una estructura, planta industrial o subestación contra los efectos destructivos de una descarga atmosférica, canalizando la corriente del rayo de forma controlada hasta un sistema de puesta a tierra de baja impedancia. En TEMELEC diseñamos, suministramos e instalamos sistemas de protección contra descargas atmosféricas para proyectos industriales y comerciales en toda la República.
01.
¿Cómo funciona un sistema de protección contra rayos?
Un sistema de protección contra rayos (SPR) completo se compone de tres partes: el sistema de captación (el propio pararrayos, instalado en el punto más alto de la estructura), el sistema de bajantes o conductores que llevan la corriente hacia el suelo, y el sistema de puesta a tierra, donde finalmente se disipa la descarga. Se recomienda que la puesta a tierra asociada tenga una impedancia inferior a 10 ohms.
02.
Tipos de pararrayos disponibles
Los pararrayos se dividen en tres categorías: pasivos (jaula de Faraday o malla conductora), reactivos (tipo Franklin) y activos con dispositivo de cebado (PDC). La elección correcta depende de la altura y geometría de la estructura, el nivel de riesgo por descargas de la zona y el tipo de equipo a proteger.
- Pasivos (jaula de Faraday o malla conductora): una red de conductores que cubre toda la estructura y ofrece protección uniforme.

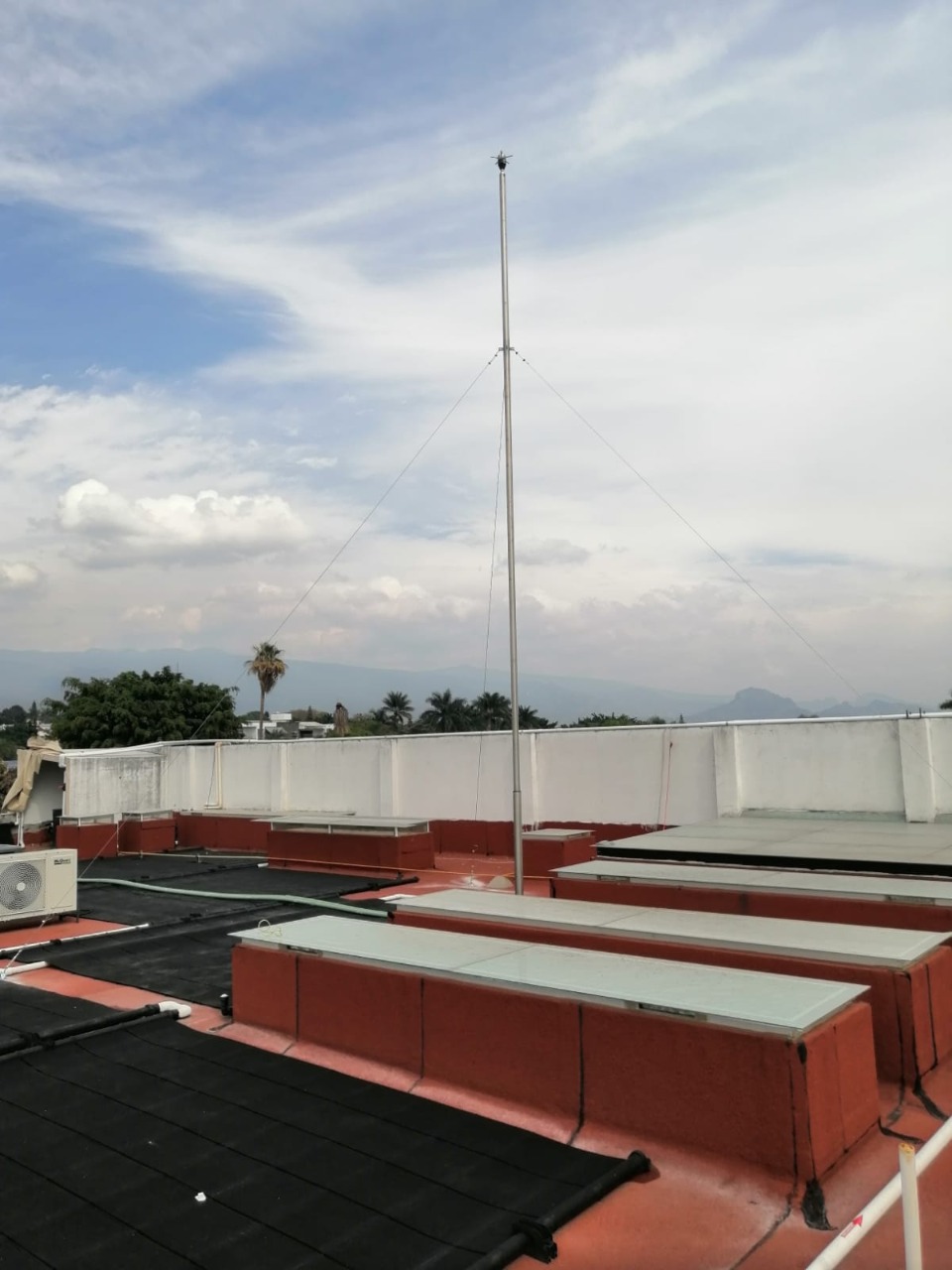

- Reactivos (tipo Franklin): una punta captadora simple que atrae la descarga hacia sí misma.
- Activos o con dispositivo de cebado (PDC): anticipan la formación del rayo, ampliando el radio de cobertura respecto a una punta Franklin convencional.
En TEMELEC trabajamos con equipos de pararrayos de la mano de France Paratonnerres a través de nuestra línea IONIFLASH, además de otras marcas reconocidas del sector.
03.
Normativa aplicable
La puesta a tierra asociada al pararrayos debe cumplir con la NOM-001-SEDE vigente (artículo 250). Para dispositivos de cebado (PDC), la referencia técnica internacional más utilizada es la norma francesa NFC 17-102. Cumplir con la normativa reduce el riesgo real de falla del sistema durante una descarga.
04.
Mantenimiento del sistema
Un sistema de pararrayos requiere inspección periódica, especialmente después de recibir una descarga directa. La revisión típica incluye continuidad eléctrica de bajantes, estado físico de conectores y terminal aéreo, y medición de la resistencia de la puesta a tierra asociada.
¿Necesitas cotizar un sistema de pararrayos?
Nuestro equipo puede ayudarte a definir el tipo de pararrayos adecuado para tu instalación y su sistema de tierra asociado. Contáctanos para una cotización.
