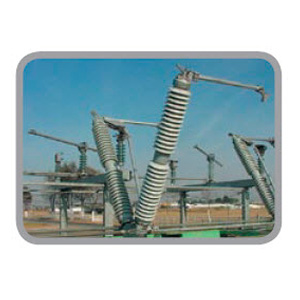

Cuchilla de apertura lateral central (DRV) para distribución y transmisión
Price Not Announced
Las cuchillas DRV son del tipo de apertura lateral central, posición de aisladores en
“V” para operación en grupo sin carga.
Especificaciones Generales
Normas internacionales: IEC-62271-102, IEC-60694
Normas Nacionales: NMX-J-564/102-ANCE
Especificaciones: CFE V4200-25, CFE V4200-12
Descripción General
Las cuchillas DRV son del tipo de apertura lateral central, posición de aisladores en
“V” para operación en grupo sin carga, con o sin puesta a tierra, mecanismos de accionamiento manual o motorizado.
Servicio intemperie para subestaciones de distribución y transmisión.
Tipo de montaje vertical y horizontal.
Tensión nominal de diseño desde 72.5 hasta 170kV.
Corriente nominal desde 800 hasta 2000 A.
Nivel básico de aislamiento al impulso por rayo (NBAI) desde 450 hasta 750kV.
Para tensiones de diseño arriba de 123kV puede suministrarse con cuchilla de puesta a tierra según se requiera.
Código R3 Descripción Piezas por empaque
335254 Cuchilla DRV 550-1250 1
335255 Cuchilla DRV 650-1250 1
379334 Cuchilla DRV 750-1600 1
335253 Cuchilla DRV 450-1250 1
376264 Cuchilla DRV 550 2000A 1
